型號及其含義

正常工作條件和安裝條件
1、安裝地點的海拔不超過 2000；
2、周圍空氣溫度為 -5℃ ~+40℃，24h 平均值不超過 +35℃；
3、 大氣的相對溫度，在最高溫度為 +40℃時不超過 50%；在較底溫度下允許有較大相對濕度，最濕月的平均最大相對濕度為 90%．同時該月平均最低溫度不超過 +25℃，并考慮到因溫度變化在產品表面生成的凝霜；
4、污染等級為 2 級；
5、安裝類別通常為Ⅱ類；
6、安裝在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃；
7、安裝地點沒有雨雪侵。

結構

?本漏電斷路器以主電源為輔助電源，是電流動作型電子式漏電保護斷路器；漏電斷路器主要由主開關、零序電流互感器、漏電脫扣器、電子放大部件、試驗裝置，全部零部件均裝在—個塑料外殼中。

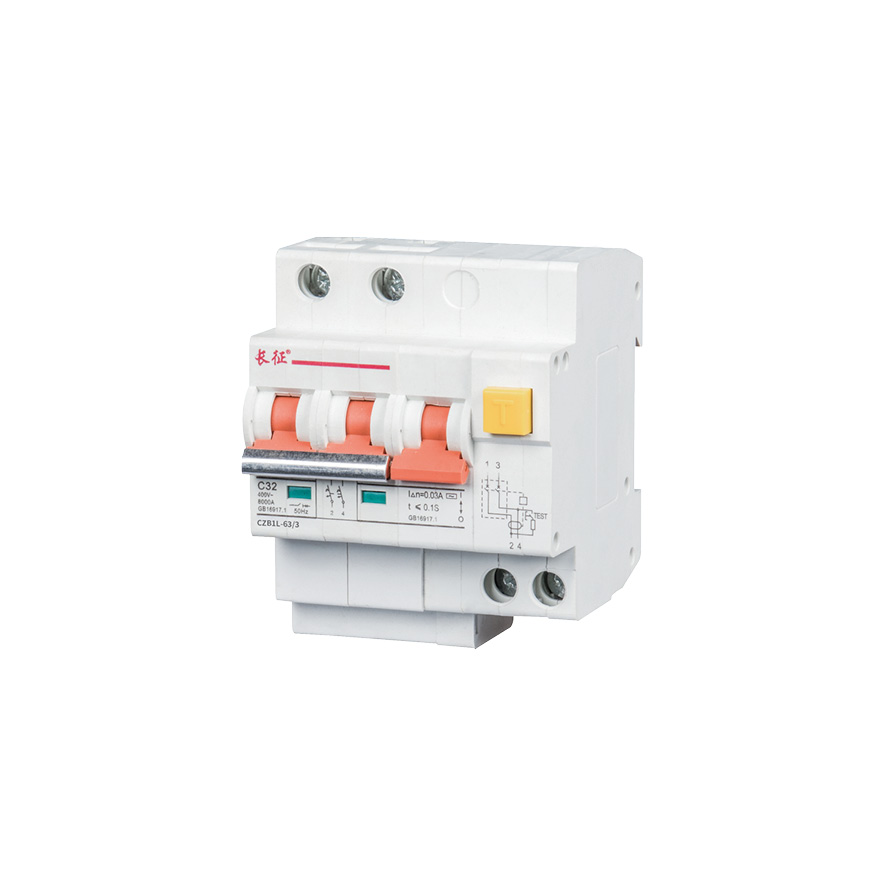

本產品由 CZB1-63 小型斷路器與漏電脫扣器拼裝而成并通過推桿進行聯動，具有外形美觀小巧，重量輕，性能優良可靠，脫扣迅速，導軌安裝暫特點。
將漏電斷路器手柄扳向 ON 位置時，通過機械機構帶動動觸頭向靜觸頭運動并與靜觸頭可靠接觸，接通電路。當線路發生過載故障時，過載電流使熱雙金屬元件彎曲并推動杠桿使得機械鎖定機構復位，動觸頭迅速離開靜觸頭，從而實現分?jǐn)嗑€路的功能；當線路發生短路故障時．短路電流使瞬時脫扣器動作，鐵心頂桿推動杠桿使得鎖定機械復位，實現分?jǐn)喙δ?。?dāng)線路發生剩余電流或觸電故障時，零序互感器輸出的信號觸發可控硅導通，使剩余電流脫扣器鐵心動作，推桿推動斷路器脫扣，使漏電斷路器在極短時間內切斷電源，從而實現剩余電流保護功能。
??

主要技術參數

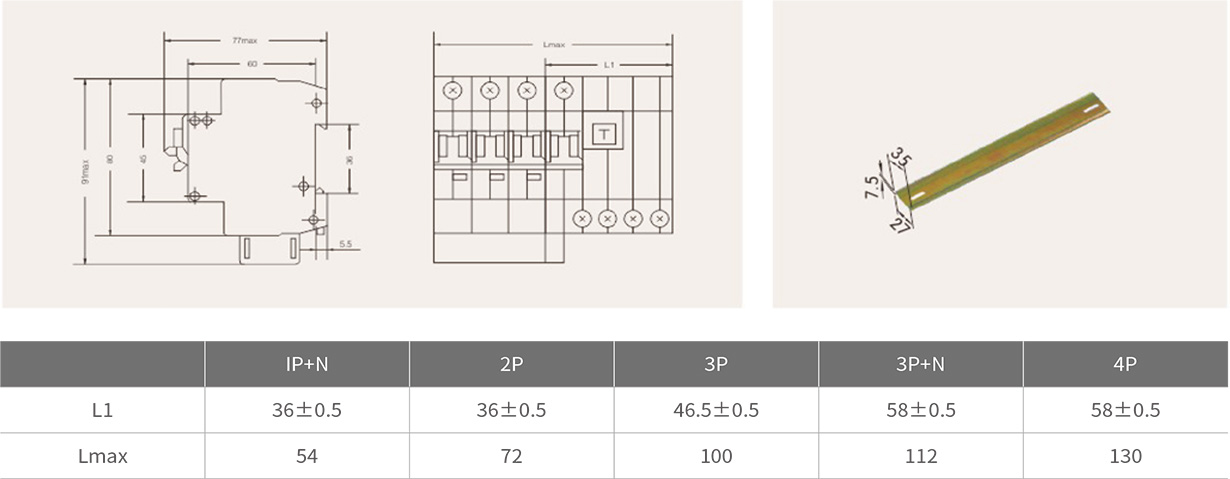

外形及安裝尺寸

??
